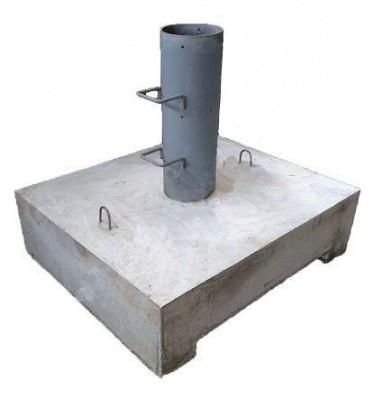

Подножник ПЖД железобетонный — элемент сборного фундамента передвижных опор линий электропередачи 6, 10 и 35 кВ для карьеров. Внешне подножник представляет собой плиту с металлической трубой для установки опоры. Подножники применяют с опорами следующих типов: деревянные промежуточные, угловые, анкерные и концевые. Монтирование деревянных опор в подножник осуществляется при помощи металлических соединительных элементов. Металлические опоры крепятся с помощью болтового соединения. Данное изделие может эксплуатироваться в районах с температурой до -40 градусов и ниже.

  • Продукция
  • Оплата и доставка
  • Расшифровка и маркировки
  • Преимущества
  • Сфера применения
  • Производство
  • Транспортировка и хранение
Подножник железобетонный ПЖА1
Подножник железобетонный ПЖА1
Подножник ПЖА1  — элемент сборного фундамента передвижных опор линий электропередачи 6, 10 и 35 кВ для карьеров.
Характеристики
Высота, мм: 2400
Ширина, мм: 1500
Длина, мм: 500
Объем, м3: 1,65
Масса, т: 4,125
Класс бетона: В30
Цена
41 500 руб./шт.*
Подножник железобетонный ПЖД 3б
Подножник железобетонный ПЖД 3б
Подножник ПЖД 3б — элемент сборного фундамента передвижных опор линий электропередачи 6, 10 и 35 кВ для карьеров.
Характеристики
Высота, мм: 2000
Ширина, мм: 1600
Длина, мм: 1200
Объем, м3: 1,12
Масса, т: 2,8
Класс бетона: В30
Цена
40 000 руб./шт.*
Подножник железобетонный ПЖД 2а
Подножник железобетонный ПЖД 2а
Подножник ПЖД 2а — элемент сборного фундамента передвижных опор линий электропередачи 6, 10 и 35 кВ для карьеров.
Характеристики
Высота, мм: 1600
Ширина, мм: 1600
Длина, мм: 1200
Объем, м3: 0,86
Масса, т: 2,150
Класс бетона: В30
Цена
33 500 руб./шт.*
Подножник железобетонный ПЖД 2б
Подножник железобетонный ПЖД 2б
Подножник ПЖД 2б — элемент сборного фундамента передвижных опор линий электропередачи 6, 10 и 35 кВ для карьеров.
Характеристики
Высота, мм: 1600
Ширина, мм: 1600
Длина, мм: 1200
Объем, м3: 0,83
Масса, т: 2,150
Класс бетона: В30
Цена
35 000 руб./шт.*

* - Окончательная цена формируется с учетом выбранной схемы оплаты, объема, и индивидуальных условий.


Для физических лиц:

После оформления заказа, в течение рабочего дня, с Вами свяжется сотрудник ООО ПК «Элисса». Вам расскажут о стоимости продукции, предложат удобные для Вас условия оплаты (возможен наличный и безналичный расчет (в офисе установлен терминал), проговорят время и адрес отгрузки. Также возможна доставка.

Для организаций:

После оформления заказа в течение рабочего дня с Вами свяжется сотрудник ООО ПК «Элисса» для обсуждения сроков поставки (отгрузки) и условий оплаты, далее на Вашу электронную почту (которую вы указали на этапе оформления заказа) поступит счет для оплаты.

Для обозначения подножника на рабочих чертежах и проектных документах разработано маркировочное обозначение. Маркировка состоит из букв и цифр. Рассмотрим маркировку ПЖД 3б где:


  1. ПЖД — буквенное обозначение изделия;
  2. 3 — типоразмер;
  3. б — конструктивные особенности.

Маркировку наносят на каждое изделие краской темного цвета. Помимо маркировки прописывают дату выпуска, массу и проставляют знак завода-производителя, штамп ОТК.

Железобетонные подножники имеют несколько преимуществ:


  • железобетон на сегодняшний день является самым прочным материалом по сравнению с другими строительными материалами;
  • бетон не подвержен деформации, несмотря на длительную и интенсивную эксплуатацию, даже в случаях использования бетонных изделий в зонах с агрессивной окружающей средой;
  • железобетонные изделия сохраняют свои первоначальные физические характеристики в любых климатических условиях достаточно длительное время (минимум 70 лет) даже при эксплуатации в районах с максимально низкой температурой воздуха;
  • поверхность бетонных конструкций не подвержена воздействию влаги и агрессивных химических веществ;
  • экономическая целесообразность. Конструкции, бывшие в употреблении, можно применять неоднократно (например, при реконструкции энергетических объектов, установки временных распределительных устройств и т.д.).

Сборные железобетонные подножники предназначены для установки деревянных опор линий электропередач на площадках карьеров, отвалов и других временных объектов с сейсмичностью до 7 баллов включительно и расчётной температурой воздуха от -60°С до +30°С.

Изготовление железобетонных подножников производят с соблюдением действующих государственных стандартов по производству сборного железобетона. Подножник формуется из бетона, класса тяжелого В15 ГОСТ 25192-82. По морозостойкости берется марка бетона F75, для районов с расчетной температурой ниже минус 40 градусов марка бетона повышается до 100.


Армирование выполняется сварными сетками. Сварные соединения арматурных стержней, закладных деталей выполняются в соответствии с ГОСТ 14098-91. В качестве рабочей арматуры используется сталь класса AI, AIII ГОСТ 5781-82. Для сопряжения подножника с металлическими опорами, изделие изготавливают со стальными закладными деталями, которые закладывают при бетонировании. Так же в конструкции подножника предусмотрены специальные соединительные элементы, они привариваются к закладным до бетонирования или после, важно чтобы заданное расстояние между ними строго соблюдалось. Металлические части подножника покрывают двумя слоями эмали ПФ 115 ГОСТ 6465-76, это предотвращает растрескивание и ржавление металла под воздействием окружающей среды.


Готовые изделия проверяют на качество. Проверяется соответствие расположения рабочих чертежей закладных деталей, арматуры. Контролируется защитный бетонный слой поверх арматуры. Осматривается бетонная поверхность, на ней не должно быть ржавых и маслянистых пятен, трещин шириной более чем 0,01 мм, обвалов бетона с оголением арматуры. Изделия снабжаются документом о качестве. Паспорт качества должен быть подписан лицом, ответственным за технический контроль завода-производителя.

Подножники хранят на складе готовой продукции. Изделия, которые не прошли проверку и отправлены на ремонт, хранятся отдельно. Подножники следует складировать рассортированными по маркам и типоразмерам. Температурный режим хранения не предусмотрен. Изделия укладывают в один ряд. Обеспечивается доступ для захвата и подъёма каждого изделия специальной техникой. При транспортировании изделия тщательно фиксируют в кузове транспортного средства, чтобы исключить нарушение сохранности продукции. Все работы проводят с соблюдением мер предосторожности.
